一、基本特性

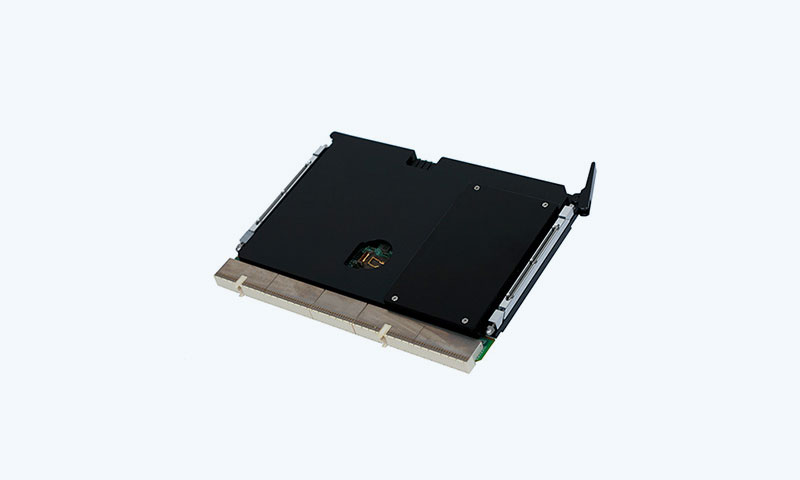

     本计算机模块为6U结构(233.35mmx160mm), 符合PICMG 2.0 R3.0规范要求。PCB为标准CPCI板厚度，占一个Compact PCI槽，可应用于工业开放式机箱或加固密封机箱。

      1、CPU:

   本板可支持1个Intel Core2 Duo双核 CPU，使用板载SL8VW (Intel Core Duo L2400)，所有样品需配置散热器，确保无风扇时正常工作。

2、CHIPSET:

选用Intel I82945GME+ICH7M。

3、板上焊接DDR2 SDRAM，容量为板贴 2GB ，不带 ECC功能。

4、板上提供1路PATA 2.5英寸硬盘信号接口和安装位置，提供1个CF卡安装位置。 (预备一路SATA 2.5英寸硬盘信号接口和安装位置，与PATA，CF不可同时使用)

     5、信号定义

严格按PICMG 2.0 R3.0规范设计（J1/P1，J2/P2），主要使用32位，33MHz的PCI总线。该板的所有I/O信号线由后面板引出（J2/P2，J4/P4，J5/P5），信号的具体定义见附录：CPCI计算机模块信号定义。

二、其它功能

1、              该板可以在-40℃ — +70℃工作，并符合抗振等恶劣环境使用要求，试验环境由双方协商确定。

2、      该板输入电源+5V,  +3.3V, +12V， CPU和I/O电压由板上产生。供电方式支持AT 电源。V(I/O)电压可以通过底板上跳线设置为+5V或 +3.3V。

3、      看门狗电路。

4、      BIOS 支持USB启动功能。

5、      支持AC97 AUDIO，音频接口有LINE_IN、LINE_OUT、MIC_IN功能。

6、      板上具有三个INTEL CHIPSET 10/100/1000Mb以太网接口，后出线网络三个，后出线网络接口符合。（LAN1 只输出100M信号）

7、      支持一路SATA 接口,从J2输出; 支持一路可板载PATA 2.5英寸硬盘连接器;

8、      支持双显，RGBHV支持分辨率1600x1200，色彩数不小于24bits真彩色， LVDS 支持最高分辨率1600x1200。

9、      使用PCI TO PCI桥接电路，支持7个32位、33MHz的PCI总线 ；

10、    后I/O信号输出：支持LVDS显示信号 ，支持RGBHV显示信号，5个RS232/RS485/RS422可选,6个USB2.0接口, 1个键盘接口及1个鼠标接口, 3个10/100/1000Mb LAN，1个SATA接口，AC97音频接口。

11、    板载具有CF座和 数据接口SATA。

12、    板上主要元器件使用工业级或以上产品，板上其它元器件使用高品质产品，电阻、电容、电感等使用高品质的表贴类型器件。
