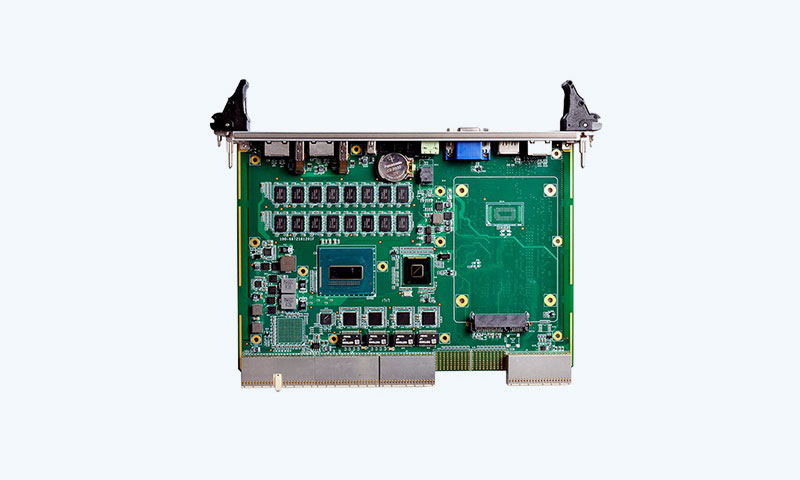

CP-6872D

型号：CP-6872D

类型：6U、4HP Compact PCI主板

功能特点

符合 PICMG2.0 Rev 3.0/PICMG2.16规范

板载 INTEL 4核处理器i7-4700EQ(2.4GHz最大睿频3.4GHz)

板载16G DDR3L内存

支持 2×DVI，1×VGA，1×LVDS，1×HDMI

4个INTEL千兆网卡

5×SATA、6 UART

1× CF Card

标准板型、宽温导冷板型

规格介绍

标准
标准 PICMG2.0 R3.0/ PICMG2.16 R1.0
支持 64bit/66MHz及 32bit/33MHz PCI
CPU
Intel Core i7-4700EQ
芯片组
主芯片：Intel QM87
LAN
网络芯片：Intel i210-IT
内存
板载16G DDR3L Memory
存储
SATA：6*SATA，板载一个SATAII 32GB电子盘(可选)，一个板载的SATA接口,4个后走线SATA
声卡
Realtek ALC888支持 MIC/LINE-IN/LINE-OUT
看门狗
1~255 Level (sec or min)
GPIO
4位可编程GPIO(输入/输出)
显示
VGA support max resolution 2048x1536
LVDS support single channel 18/24 bit /Dual channel 36/48 bit up resolution 1920x1200
2×DVI
1×HDMI
Front I/O
Reset: 1个
LAN4： RJ45 LAN 1个
USB3.0：1个
LAN3： RJ45 LAN 1个
USB3.0：1个
USB2.0：1个
LED:1个（LAN 2 LINK/ACT）
LED:1个（LAN 1 LINK/ACT）
LED:1个（POWER,HDD）
Audio LINE-OUT：1个
DB15 VGA: 1个
HDMI: 1个
Console口：1个
Rear I/O
PCI
7 x 32bit/33MHz或64bit/66MHz PCI总线
PCIe
2路PCIe 8x，或1路PCIe 8x和2路PCIe 4x
网络
4 x PCI-E Intel i210-IT 10/100/1000M LAN
UART
6个串口，COM1~5可选择为RS232/RS485/422, COM6可选择为RS485/422
LPT
并口1个
声卡
Realtek ALC888,HD AUDIO ,支持Line-out,MIC-in,Line-in输出/输入
存储
4个SATA接口
显示
1个VGA和2个DVI显示输出,及1路LVDS输出。
USB
6个USB 2.0和2个USB 3.0
PS/2
结构与环境:
尺寸： 6U（233.35mm×160mm）
工作温度： -40ºC ~ 85ºC
储存温度： -55ºC ~ 85ºC（宽温
相对湿度：5%~95%无冷凝
