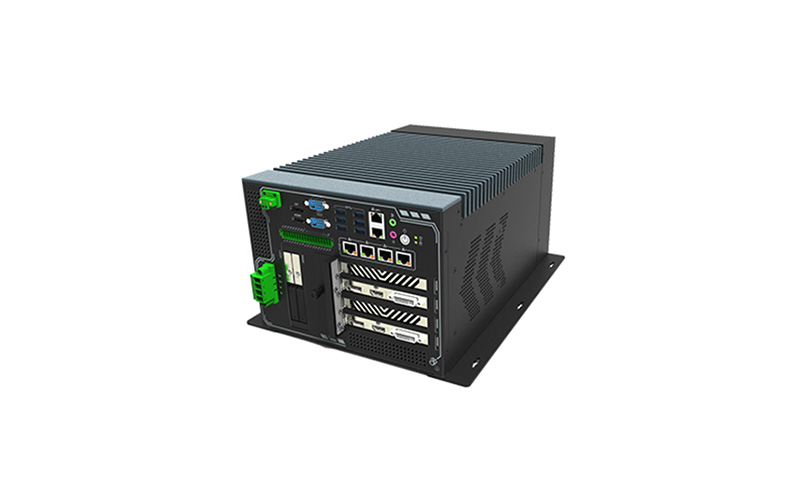

机器视觉控制器

型号：6AME

功能特点

Intel 12th/13th Alder Lake台式机处理器平台，全新架构，性能暴增

6×千兆网口，支持4路POE，支持Intel VPro技术

6×USB3.0，2×COM，1×复合 IO 接口（8DI&8DO、 4 路光源输出、4 路外触发输入）

2×HDD硬盘扩展槽，2×PCIE扩展槽（PCIE X8信号）

规格介绍

处理器：Intel 12th/13th Core i3/i5/i7 Pentium/CeleronLGA11700处理器，TDP65W①
芯片组：Q670
内存：2×DDR4-3200MT/s，MAX64GB
存储：
M.2 2280 M-Key(支持PCIe X4/SATA3.0)
1×SATA3.0 2.5寸硬盘扩展位
网络：6×千兆网口(Intel I211AT & I225LM)②
IO接口：
1×DP1.2（最大输出分辨率：7680x4320 @ 60Hz）
1×HDMI 2.0b（最大输出分辨率：4096x2160@60Hz）
6×RJ45千兆网口—其中LAN3~6支持POE 802.3AF标准
6×USB3.0接口
2×RS232串口（串口均支持 RS232/485/422）③
光源卡（8DI*8DO、4路光源通道、4路外触发）
1×LINE-OUT 3.5mm音频输出插座
1×MIC-IN 3.5mm音频输入插座
扩展槽：
M.2 3042/52 B-Key（可扩充4G/5G模块）
M.2 2230 E-Key(支持WIFI+蓝牙)
2×HDD硬盘扩展槽
2×PCIE扩展槽（PCIE X8）
4×预留WIFI扩展
操作系统：Win10/Win11/Linux/Unix
供电：
7.62-4PIN带锁插拔端子
12V（显卡供电）、18~36V直流输出④
外形：自定义主机
机箱尺寸：240mm×320mm×160mm
温度：运行温度：-20℃~+60℃；存储温度：-40℃~+85℃
相对湿度：非运行时95%，于25℃至30℃温度下不凝结
备注：
①该产品支持Intel Core12th/13th所有的处理器，功耗限制在65W以下
②LAN1采用Intel I225LM网卡芯片，LAN2采用Intel I211AT网卡芯片；LAN3~5为扩展的4*POE，支持802.3AF标准,POE输出总功耗不超过40W
③串口1、2可通过BIOS选择RS232/485/422模式
④若要使用24V光源输出，则必定也要使用24V固定电压
